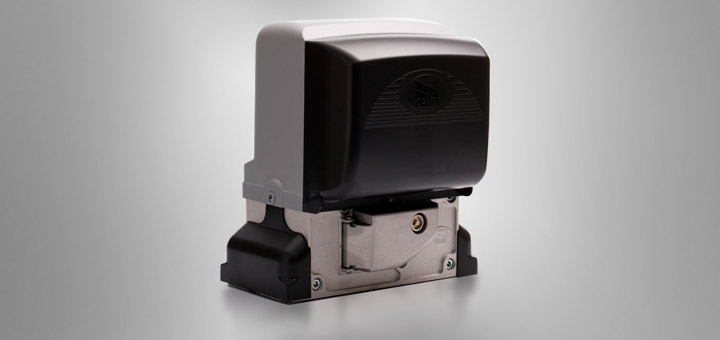

Änderungen im Bereich der Serie CAME BX

Schiebetorantriebe Came BX74, BX78, BX243 und BX246 wurden vom Hersteller zurückgezogen. An ihre Stelle treten die neuen Modelle BX704AGS, BX708AGS, BXV04AGE und BXV06AGE.

CAME BX74 ersetzt durch BX704AGS

CAME BX78 ersetzt durch BX708AGS

CAME BX243 ersetzt durch BXV04AGE

CAME BX246 ersetzt durch BXV06AGE

Die Serie von Antrieben für Schiebetore CAME BX ist in verschiedenen Varianten erhältlich- mit der Energieversorgung 24V (BX 243 und BX 246) sowie 230V (BX 74 und BX 78). Die Antriebe unterscheiden sich in ihren Anwendungen.

Der Schiebetorantrieb BX 243 wurde für kleine Tore an privaten Wohngebäuden entworfen. Durch die höhere Leistung und die 24V-Versorgung eignet sich der Schiebetorantrieb BX 246 für die intensive Arbeit und kann an größeren Toren eingesetzt werden (max. Torgewicht: 600kg).

Die Schiebetorantriebe mit der 230V-Versorgung also BX 74 und BX 78 sind nur für den privaten Bereich geeignet. Die Serie der BX-Schiebetorantriebe bietet Lösungen, die an verschiedene Steuerungsanforderungen und Sicherheitsvoraussetzungen angepasst sind. Jeder Antrieb von CAME wurde gemäß den europäischen Normen getestet und garantiert dem Benutzer eine lange Lebensdauer, Zuverlässigkeit und Komfort.

Außer den standardgemäßen Steuerungs- und Sicherheitsfunktionen stellt die integrierte Steuerplatine Funktionen zur Verfügung, die die Arbeit des Tores optimieren und die Kontrolle über das Tor steigern, z.B.:

• Teilöffnung für Fußgänger
• Selbstcodierung zwischen dem Sender und dem Empfänger
• Vorwarnzeit der Blinkleuchte
• Amperometrische Hinderniserkennung
• Anhalten der Torbewegung mit einem Handsender
• die Möglichkeit der Synchronisierung und der gleichzeitigen Arbeit zweier Antriebe (Master-Slave-Funktion)

1. Der Schiebetorantrieb CAME BX 243 ersetzt durch BXV04AGE
   – Versorgung 24V
   – integrierter Encoder
   – max. Flügelgewicht: 800 kg bzw. 1000 kg (max. Gewicht hängt von der Flügelbreite ab)
   – max. Flügelbreite: 3 m bzw. 4,5 m
   – intensive Arbeit
2. Der Schiebetorantrieb CAME BX 246 ersetzt durch BXV06AGE
   – Versorgung 24V
   – mit integrierter Steuerplatine und Encoder
   – max. Torgewicht: 600 kg
   – intensive Arbeit
3. Der Schiebetorantrieb CAME BX 74 ersetzt durch BX704AGS
   – mit integrierter Steuerplatine ZBX74
   – max. Torgewicht: 400 kg
   – Einschaltsdauer: 30 %
4. Der Schiebetorantrieb CAME BX 78 ersetzt durch BX708AGS
   – Versorgung 230V
   – mit integrierter Steuerplatine ZBX74
   – max. Torgewicht: 800 kg
   – Einschaltsdauer: 30%

Zubehör für Antriebe der Serie BX:

• LED-Blinkleuchte – in der klassischen Variante KIARO oder die moderne Version CAME KRX – in drei Farben erhältlich
• Codetastatur: Funk-Codeschloss 806SL-0170
• Schlüsseltaster – für Aufputzmontage SELD1FDG und SELD2FDG für Unterputzmontage.
• Erste Linie der Lichtschranken (DLX und DIR) schützt die Tor-Benutzer während des Schließens des Tores. Diese Geräte werden direkt an den gemauerten Pfosten in einer Höhe von 30 bis 40 cm über dem Boden montiert. Für jede Unterbrechung des Signals zwischen der Linie von Lichtschranken können verschiedene Funktionen in der Steuerungszentrale programmiert werden, z.B. Teilöffnungsfunktion.
• Zweite Linie der Lichtschranken (DLX und DIR) – schützt die Benutzer des Tores während der Öffnung. Diese Geräte werden gewöhnlich an Aluminium-Standsäulen montiert.
• Aluminiumsäulen sind für die Montage der zweiten und dritten Linie der Lichtschranken oder für das Zubehör der Zugangskontrolle. DOC-L
• Optische Sicherheitsleiste ist eine ideale Lösung für die Toranlagen mit großem Personenverkehr, Umgebungen in denen kleine Kinder oder Senioren die Anlage nutzen. Die Leiste reagiert schon bei geringem Druck und ist über die ganze Länge flexibel und verformbar.
• Die Zahnstange ist in zwei Ausführungen erhältlich: Kunststoffzahnstange (für leichte Tore bis ca. 700 kg Gewicht) sowie Stahlzahnstange (für schwere Tore).

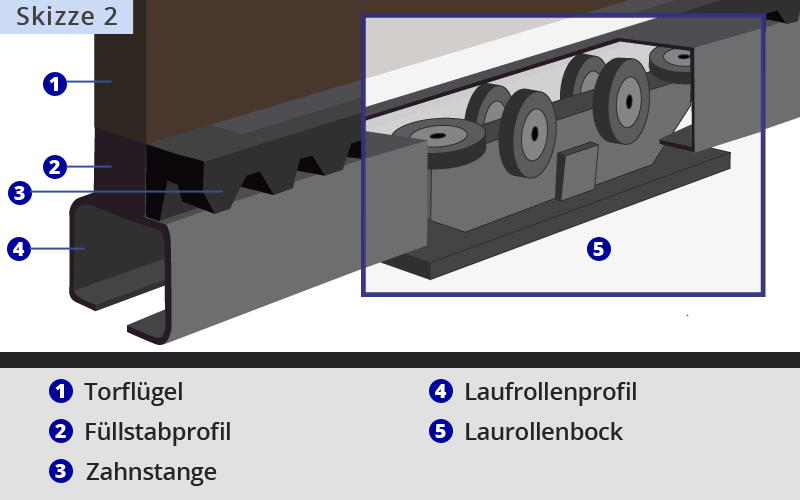

• Laurollenbock Jedes freitragende Schiebetor wird auf dem Laufrollenbock gesetzt.
• Kabelmindeststärken und -typen


  Anschlüsse	Kabeltyp	Kabellänge 1 < 10 m	Kabellänge 10 < 20 m	Kabellänge 20 < 30 m
  Anschluss Motorsteuerung 230V	FROR CEI 20-22 CEI EN 50267-2-1	3G x 1,5 mm2	3G x 2,5 mm2	3G x 4 mm2
  Warnleuchte		2 x 0,5 mm2	2 x 1 mm2	2 x 1,5 mm2
  Empfänger-Optikkopf		2 x 0,5 mm2	2 x 0.5 mm2	2 x 0.5 mm2
  Sender-Optikkopf		4 x 0,5 mm2	4 x 0,5 mm2	4 x 0,5 mm2
  Stromversorgung Zubehör		2 x 0,5 mm2	2 x 0.5 mm2	2 x 1 mm2
  Befehls- und Sicherheitstaster		2 x 0,5 mm2	2 x 0.5 mm2	2 x 0,5 mm2
  Anschluss Antenne	RG58	max. 10 m

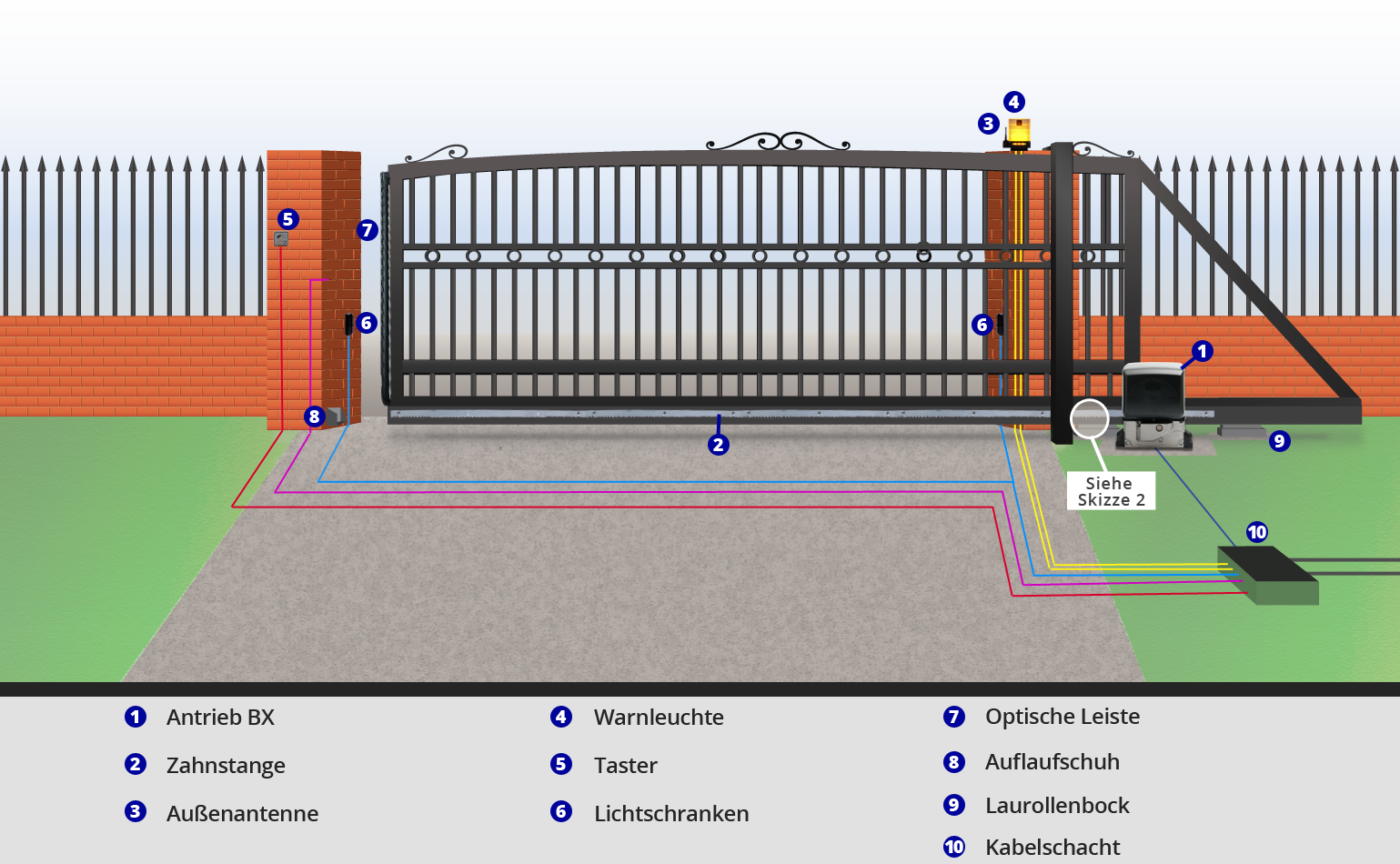

Bevor Sie den Antrieb, die Steuerung und das Zubehör anschließen, berücksichtigen Sie, dass die Verkabelung an die Länge einzelner Elektroinstallationen angepasst werden sollten. Vergewissern Sie sich, ob das Kabel die Bodenanwendung hat. Die empfohlene Tiefe für Netzteile und für andere beträgt 70cm. Die Warnfolie sollte sich ein Dutzend Zentimeter über dem Kabel befinden. Falls die Kabel flacher installiert werden, wird es empfohlen, sie in Schutzrohren zu leiten. Es ist empfehlenswert, die Dokumentation zu erstellen, um die Probleme in der Zukunft zu vermeiden. Die folgende Tabelle stellt eine Zusammenstellung von Kabeln dar. Diese Kabel sollten in Bezug auf die einzelnen Bestandteile des Sets vorbereitet werden.
