Schiebetorantrieb für gewerblichen Bereich mit intensiver Nutzung – CAME BK

Teilen Sie weiter!

Der Beitrag wurde am 28.06.2024 aktualisiert.

Die Firma CAME hat die bewährten BK Schiebetorantriebe durch neue, modernisierte Modelle ersetzt und die alten Versionen aus dem Verkauf genommen. Die Schiebetoröffner aus der Serie CAME BK sind nicht mehr verfügbar. Hier finden Sie die neuen Modelle:

• BK800 wurde durch BKS08AGS ersetzt
• BK1200/BK1200E wurde durch BKS12AGS ersetzt
• BK1800/BK1800E wurde durch BKS18AGS ersetzt
• BK2200/ BK2200E wurde durch BKS22AGS ersetzt
• BK221 kann durch BKS22AGE ersetzt werden
• BK22TX4/TX6 (400V) wurde durch BKS22TGS ersetzt

Die neuen Modelle CAME BKS haben eine neue Elektronikplatine und ein verändertes Gehäuse.

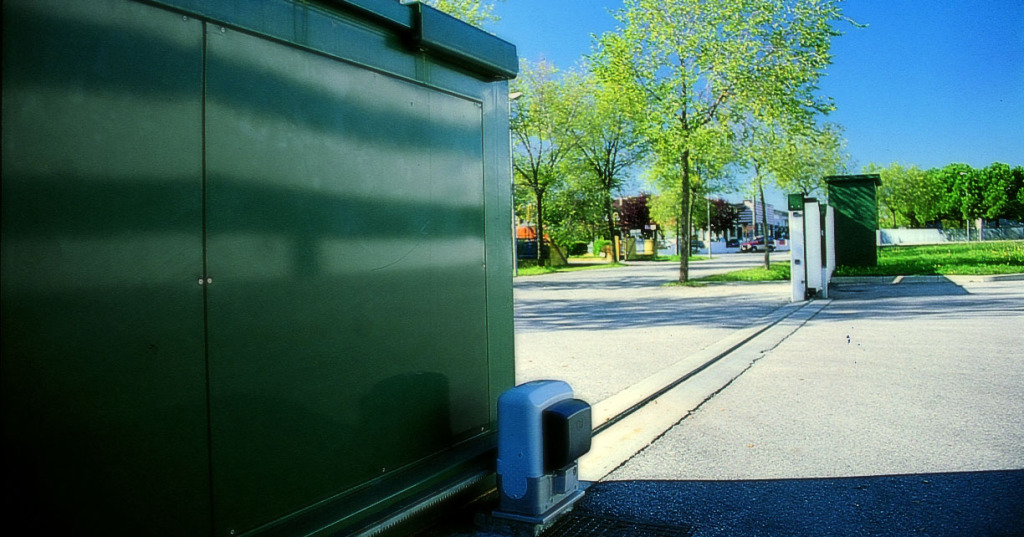

Die Antriebe CAME BK sind die optimale Wahl für die großen und schweren Schiebetore. Der Hersteller hat die BK-Serie für die Einfahren in Wohnsiedlungen, Fabriken, öffentliche Einrichtungen u.a. entwickelt. Die Serie CAME BK ist eine breite Produktpalette (diese Serie besteht aus acht Antrieben) für Tore mit dem Gewicht von 800 kg, 1200 kg, 1800 kg, 2200 kg. Ein Teil der BK-Antriebe  hat einen eingebauten ENKODER, der stets den Torlauf kontrolliert.

Außer den standardgemäßen Sicherheits- und Steuerungsfunktionen stellt  die integrierte Steuerplatine Funktionen zur Verfügung, die die Arbeit des Tores optimieren und die Kontrolle über das Tor steigern wie z.B. :

• Selbstcodierung zwischen dem Sender und Empfänger
• Vorwarnzeit der Blinkleuchte während des Schließens und der Öffnung
• Teilöffnung für Fußgänger
• Anhalten der Torbewegung mit einem Handsender
• amperometrische Hinderniserkennung
• die Möglichkeit der Synchronisierung und der gleichzeitigen Arbeit zweier Antriebe (Master-Slave-Funktion)

Bei den Toren in Wohnsiedlungen, Firmen und gewerblichen Gebäuden sollten die zusätzlichen Sicherheitsmaßnahmen getroffen werden. Dank der ausgebauten Steuerung besteht die Möglichkeit, sogar drei Sicherheitsleisten anzuschließen, die ein hervorragendes Sicherheitselement des Tores bilden. Zusätzlich können in der Steuerung ein Paar Linien der Lichtschranken programmiert werden, dadurch wird das ganze Gebiet, auf dem sich das Tor bewegt, überwacht. Die Steuerung führt vor jeder Öffnung und Schließung eine Störungsdiagnose aller Geräten, die an die Steuerung angeschlossen sind, durch.

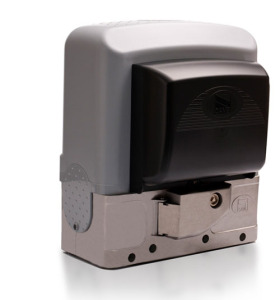

1. Der Antrieb für Schiebetor BK 1200 und BK 1200E

– Versorgung 230 V
– mit der eingebauten Steuerung
– das Modell BK 1200E hat den eingebauten Enkoder
– max. Torgewicht: 1200 kg
– max. Torbreite: 8 m
– für die intensive Arbeit

2. Der Antrieb für Schiebetor BK 1800 und BK 1800E

– Versorgung 230 V
– mit der eingebauten Steuerung
– das Modell BK 1800E hat den eingebauten Enkoder
– max. Torgewicht: 1800 kg
– max. Torbreite: 8 m
– für die intensive Arbeit

3. Der Antrieb für Schiebetor BK 2200 und BK 2200E

– Versorgung 230 V
– mit der eingebauten Steuerung
– das Modell BK 2200E hat den eingebauten Enkoder
– max. Torgewicht: 2200 kg
– max. Torbreite: 8 m
– für die intensive Arbeit

4. Der Antrieb für Schiebetor BK 2200T

– Versorgung 400 V
– mit der integrierten Steuerung
– max. Torgewicht: 2200 kg
– max. Torbreite: 8 m
– für die intensive Arbeit

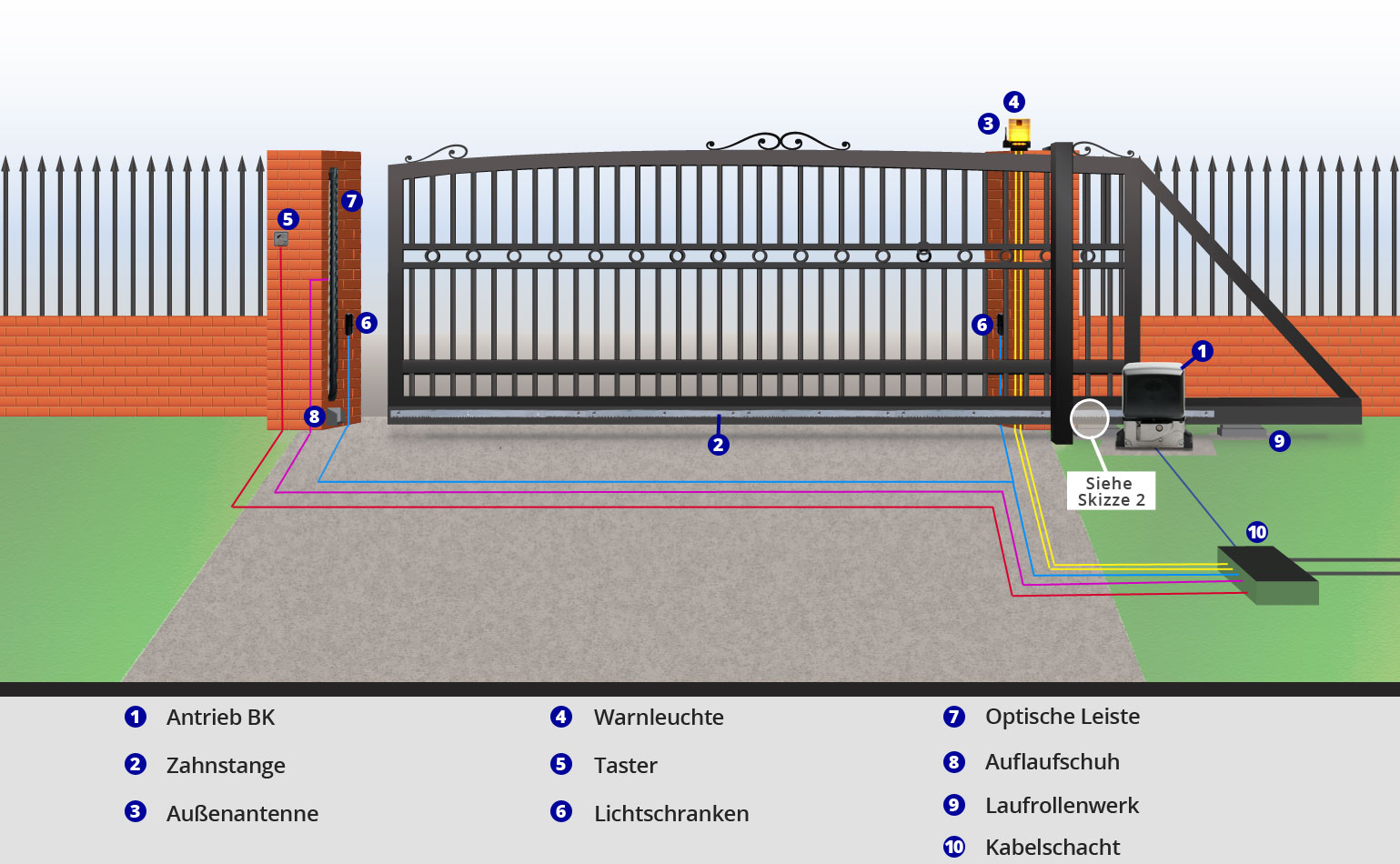

Zubehör für Schiebetoröffner der Serie CAME BK:

• Die externe Antenne vergrößert die Reichweite des Handsenders und kann auf der Blinkleuchte befestigt werden.
• Die LED-Blinkleuchte – die klassische Variante KIARO oder die Signalleuchte CAME KRX (in drei Farben lieferbar)
• Zu den Befehlsgeräten gehören Schlüsseltaster, Codetastaturen sowie Kartenleser:
  – die Schlüsseltaster SELD1FDG (Aufputzmontage) und SELD2FDG (Unterputzmontage).
  – Transponder-Kit CAME 8K06SL-007
  – die Codetastatur: Funk-Codeschloss 806SL-0170
• Die erste Linie der Lichtschranken schützt die Tor-Benutzer während des Schließens des Tores. Die vorhandenen Modelle sind DLX und DIR. Die beiden Modelle sind sowohl in der Aufputz- als auch in der Unterputzmontage verfügbar. Es besteht die Möglichkeit, die Lichtschranken an Alusäulen zu installieren, die für die Lichtschranken bestimmt sind.
• Die zweite und dritte Linie der Lichtschranken schützt die Benutzer während der Öffnung des Tores. Diese Geräte werden gewöhnlich an Aluminium-Standsäulen montiert.
• Aluminium – Standsäulen eignen sich für die Montage der zweiten und dritten Linie der Lichtschranken oder für die Installation des Zubehörs der Zugangskontrolle wie Codetastaturen, Schlüsseltaster und Kartenleser.
• Sicherheitsleiste ist die beste Schutzvorrichtung gegen mechanische Beschädigungen. Sie kann an Pfosten und Torkanten montiert werden.

Bevor Sie Antriebe, Steuerungen und Zubehör installieren, berücksichtigen Sie, dass die Verkabelung an die Länge einzelner Elektroinstallationen angepasst werden sollte. Vergewissern Sie sich, ob das Kabel die Bodenanwendung hat. Die empfohlene Tiefe für Netzteile und für andere beträgt 70 cm. Die Warnfolie sollte sich ein Duzend Zentimeter über dem Kabel befinden. Falls die Kabel flacher installiert werden, wird es empfohlen, sie in Schutzrohren zu leiten. Es ist empfehlenswert, die Dokumentation zu erstellen, um die Probleme in der Zukunft zu vermeiden. Die folgende Tabelle präsentiert die Zusammenstellung von Kabeln. Diese Kabel sollten in Bezug auf die einzelnen Bestandteile des Sets vorbereitet werden.
